Sơ đồ đi dây điện âm tường nhà cấp 4 thợ điện hay dùng

Tổng hợp mẫu sơ đồ đi dây điện âm tường nhà cấp 4 dễ hiểu, phù hợp cho thợ điện thi công nhanh, tiết kiệm chi phí và đảm bảo an toàn.
Lựa chọn sơ đồ đi dây điện phù hợp là yếu tố quyết định đến độ bền, tính thẩm mỹ và khả năng sử dụng điện lâu dài trong nhà cấp 4. Bài viết này chia sẻ những mẫu sơ đồ đi dây điện âm tường nhà cấp 4 được thợ điện áp dụng phổ biến nhất hiện nay, kèm hướng dẫn đọc và thi công đúng kỹ thuật.
sơ đồ đi dây điện âm tường nhà cấp 4

Lý do nhà cấp 4 nên đi điện âm tường

Ưu điểm của hệ thống điện âm tường

Hệ thống điện âm tường là phương án được nhiều thợ điện lựa chọn khi thi công nhà cấp 4 vì mang lại tính thẩm mỹ cao, an toàn và dễ bảo trì.

Lợi ích chính của điện âm tường gồm:

  • Giấu toàn bộ dây và thiết bị dẫn điện trong tường giúp không gian gọn gàng hơn.
  • Tránh tiếp xúc trực tiếp với dây điện, giảm nguy cơ tai nạn điện.
  • Hạn chế ảnh hưởng bởi môi trường như va đập, cắn phá của côn trùng.
  • Tăng giá trị và độ bền công trình dân dụng.

So sánh điện âm và điện nổi

Tiêu chí

Điện âm tường

Điện nổi

Thẩm mỹ

Cao, không thấy dây

Thấp, dây điện lộ ra ngoài

An toàn

Tốt hơn, hạn chế tiếp xúc trực tiếp

Dễ bị tác động từ môi trường ngoài

Chi phí lắp đặt

Cao hơn ban đầu

Rẻ hơn, dễ thi công

Sửa chữa bảo trì

Phức tạp hơn, cần bản vẽ sơ đồ

Dễ thao tác, thay dây nhanh

Ứng dụng phổ biến

Nhà ở hiện đại, nhà cấp 4 mới xây

Nhà cũ, nhà sửa chữa nhanh

Khi nào nên chọn phương án âm tường

Sơ đồ đi dây điện âm tường nhà cấp 4 là lựa chọn phù hợp trong các trường hợp:

  • Nhà mới xây hoặc cải tạo toàn bộ hệ thống điện.
  • Gia chủ ưu tiên thẩm mỹ và độ an toàn lâu dài.
  • Các khu vực cần đảm bảo không có dây điện lộ thiên như phòng trẻ em, nhà vệ sinh.

Tiêu chuẩn kỹ thuật đi dây điện âm tường

Khoảng cách và chiều cao lắp thiết bị

Để đảm bảo an toàn và thuận tiện sử dụng, khi thiết kế sơ đồ điện cần tuân thủ:

  • Ổ cắm: cách nền từ 30–40cm.
  • Công tắc: cách nền từ 90–120cm.
  • Dây điện đi ngang tường: cách trần/tường ít nhất 15cm, tránh vùng treo vật dụng.

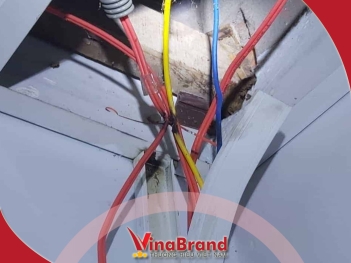

Kích thước ống luồn và tiết diện dây

Chọn kích cỡ ống luồn dây điện âm tường và dây dẫn phải đảm bảo đủ tải cho từng khu vực:

  • Dây chiếu sáng: dùng dây 1.5mm², ống luồn 16mm.
  • Dây ổ cắm: dùng dây 2.5mm², ống luồn 20mm.
  • Dây thiết bị công suất cao: từ 4mm² trở lên, ống 25mm.

Ống phải được cố định chắc chắn, không có khớp nối hở bên trong tường.

Yêu cầu chống cháy và cách điện an toàn

  • Dây điện đạt tiêu chuẩn cách điện 1000V.
  • Không dùng dây cũ, tái sử dụng.
  • Ống luồn chống cháy, không bị mục vỡ theo thời gian.
  • Không đặt dây điện gần đường ống nước, tránh chập cháy.

Chuẩn bị trước khi vẽ sơ đồ đi điện

Các thiết bị điện cần có trong nhà

Trước khi lập sơ đồ đi dây điện âm tường nhà cấp 4, cần liệt kê đầy đủ các thiết bị sử dụng:

  • Hệ thống chiếu sáng: đèn trần, đèn ngủ, đèn ban công.
  • Thiết bị gia dụng: tivi, tủ lạnh, quạt, máy giặt.
  • Ổ cắm tiện ích: các khu vực bếp, phòng khách, phòng ngủ.
  • Thiết bị công suất cao: điều hòa, máy bơm nước, bếp từ.

Bố trí phòng và vị trí sử dụng điện

Phân chia công năng rõ ràng giúp thiết kế sơ đồ hợp lý và tiết kiệm:

  • Phòng khách: nhiều ổ cắm quanh tường, chừa sẵn đường dây cho quạt trần.
  • Phòng ngủ: ổ cắm hai bên giường, công tắc đầu giường.
  • Bếp: ổ cắm riêng cho bếp từ, lò vi sóng, hút mùi.
  • Toilet: ổ cắm chống nước, đèn trần và đèn gương.

Những lỗi thường gặp khi thiết kế sơ đồ

  • Không tách riêng đường dây cho thiết bị công suất lớn.
  • Lắp công tắc sau cánh cửa gây bất tiện sử dụng.
  • Không bố trí đủ ổ cắm dẫn đến dùng ổ chia nguy hiểm.
  • Quên đường dây tiếp địa cho thiết bị nhà tắm.

Các mẫu sơ đồ đi dây điện thông dụng

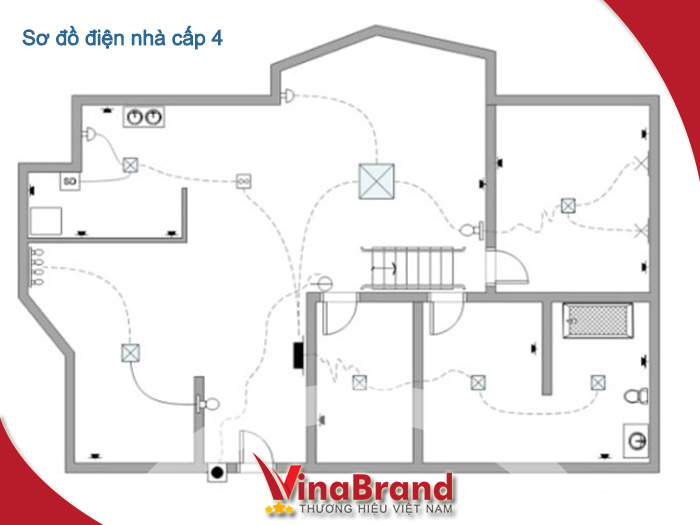

Sơ đồ điện âm tường nhà cấp 4 đơn giản

Sơ đồ đi dây điện âm tường nhà cấp 4 đơn giản thường bao gồm:

  • Một bảng điện trung tâm đặt gần cửa chính.
  • Đường dây chính đi ngang tường theo trục ngang – dọc.
  • Dây chiếu sáng riêng biệt với dây ổ cắm.
  • Các thiết bị công suất lớn có đường dây riêng.

Checklist sơ đồ cơ bản:

  • Tổng công tắc – CB tổng.
  • CB chiếu sáng, CB ổ cắm, CB thiết bị lớn.
  • Ký hiệu rõ từng đường dây, chiều dòng điện.

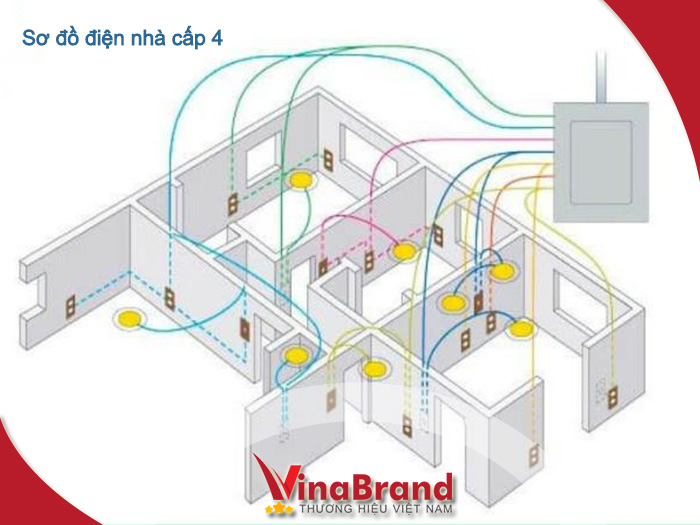

Sơ đồ đi dây điện âm tường nhà cấp 4 thợ điện hay dùng

Sơ đồ đi dây cho nhà cấp 4 có gác lửng

Với nhà có gác lửng, sơ đồ cần bố trí thêm:

  • Đường điện đi dọc trục cầu thang.
  • Hệ thống chiếu sáng riêng cho tầng lửng.
  • Ổ cắm tiện ích cho phòng trên gác.

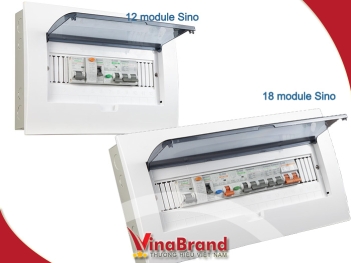

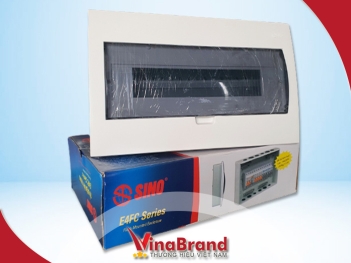

→ Nên dùng tủ điện mini phụ ở gác lửng để dễ quản lý.

Sơ đồ điện có bố trí sẵn máy lạnh máy bơm

Sơ đồ chuyên dụng cần:

  • Dây dẫn từ bảng tổng đến vị trí máy lạnh, máy bơm bằng dây 4–6mm².
  • Lắp CB riêng cho từng thiết bị để tránh quá tải.
  • Đảm bảo đường dây đi xa phải tính toán sụt áp.

Ví dụ: với máy lạnh 1.5HP, dùng dây 2.5–4mm², CB 15–20A là phù hợp.

Cách đọc và hiểu sơ đồ điện âm tường

Ký hiệu cơ bản trong bản vẽ điện dân dụng

Ký hiệu trong sơ đồ điện dân dụng là hệ thống biểu tượng tiêu chuẩn giúp người dùng đọc – hiểu được cấu trúc và vị trí lắp đặt thiết bị điện.

Một số ký hiệu phổ biến gồm:

  • Hình tròn có chữ “L”: bóng đèn chiếu sáng
  • Ký hiệu “CB”: cầu dao tự động
  • Hai dấu gạch chéo song song: ổ cắm điện
  • Ký hiệu “S”: công tắc đơn
  • Mũi tên chỉ hướng: dây dẫn và đường truyền điện

Nắm vững ký hiệu giúp việc đọc sơ đồ đi dây điện âm tường nhà cấp 4 trở nên đơn giản hơn rất nhiều.

Hướng dẫn đọc sơ đồ từ A đến Z

Cách đọc sơ đồ điện dân dụng hiệu quả bao gồm 3 bước chính:

  1. Xác định vị trí bảng điện chính – Từ đây, phân nhánh thành các đường dây phụ đến từng phòng.
  2. Theo dõi đường dây dẫn – Mỗi dây đều được đánh dấu hoặc ghi chú rõ công suất – loại thiết bị sử dụng.
  3. Đọc sơ đồ theo hướng bố trí mặt bằng – Bắt đầu từ phòng khách → bếp → phòng ngủ → nhà vệ sinh để hình dung luồng điện di chuyển trong nhà.

Khi đã quen, bạn có thể dễ dàng kiểm tra sự hợp lý hoặc chỉnh sửa sơ đồ phù hợp với nhu cầu thực tế.

Phân biệt sơ đồ nguyên lý và sơ đồ lắp đặt

Tiêu chí

Sơ đồ nguyên lý

Sơ đồ lắp đặt

Mục đích

Minh họa logic hoạt động thiết bị

Thể hiện vị trí lắp đặt thực tế

Chi tiết đường dây

Có, theo trình tự đóng ngắt

Có, đi kèm bản vẽ mặt bằng

Ứng dụng thực tế

Dành cho kỹ sư điện, kỹ thuật viên

Dùng để thi công và kiểm tra hiện trường

Biểu tượng thiết bị

Đầy đủ ký hiệu chuẩn kỹ thuật

Có thể giản lược, tập trung vị trí

Hiểu rõ hai loại sơ đồ này giúp việc thiết kế, lắp đặt và bảo trì điện âm tường nhà cấp 4 được tối ưu và chính xác.

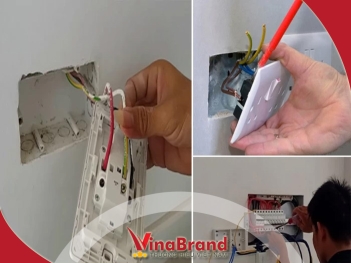

Hướng dẫn đi dây điện âm tường thực tế

Trình tự đi dây điện âm tường trong nhà

Quy trình đi dây điện âm tường nhà cấp 4 gồm 6 bước cơ bản:

  1. Lập sơ đồ chi tiết trên bản vẽ mặt bằng.
  2. Xác định đường đi dây, ống luồn, ổ cắm, công tắc.
  3. Khoét tường, đục rãnh theo sơ đồ vẽ.
  4. Lắp đặt ống luồn, hộp âm, cố định bằng xi măng.
  5. Luồn dây điện vào ống, đánh dấu dây theo từng nhóm.
  6. Nối thiết bị điện, đấu CB, kiểm tra tổng thể và hoàn thiện tường.

Việc đi đúng trình tự giúp giảm lỗi, tránh bỏ sót hoặc phải đục sửa lại.

Cách đi dây điện âm tường tiết kiệm chi phí

Một số mẹo giúp thi công điện âm tường tiết kiệm chi phí:

  • Dùng ống luồn nhựa PVC thay vì kim loại cho nhà cấp 4 phổ thông.
  • Tận dụng các trục đứng để chia điện giữa các tầng nếu có gác lửng.
  • Tính toán hợp lý số lượng ổ cắm, công tắc – tránh thừa lãng phí.
  • Dùng sơ đồ điện mẫu để hạn chế chi phí thiết kế lại.

Thợ điện có kinh nghiệm thường dựa trên nhu cầu thực tế để phân bổ vật tư tối ưu nhất.

Lưu ý an toàn khi thi công điện âm

  • Ngắt toàn bộ nguồn điện trước khi thi công.
  • Dùng dây đạt chuẩn, có chứng nhận chống cháy.
  • Không kéo căng dây quá mức, tránh đứt gãy hoặc mòn vỏ.
  • Không nối dây trong ống – chỉ nối tại các hộp đấu dây.
  • Ghi lại sơ đồ đi dây điện âm tường nhà cấp 4 sau khi hoàn thiện để dễ bảo trì về sau.

Sơ đồ đi dây điện âm tường nhà cấp 4 thợ điện hay dùng

Gợi ý bản vẽ sơ đồ điện mẫu nhà cấp 4

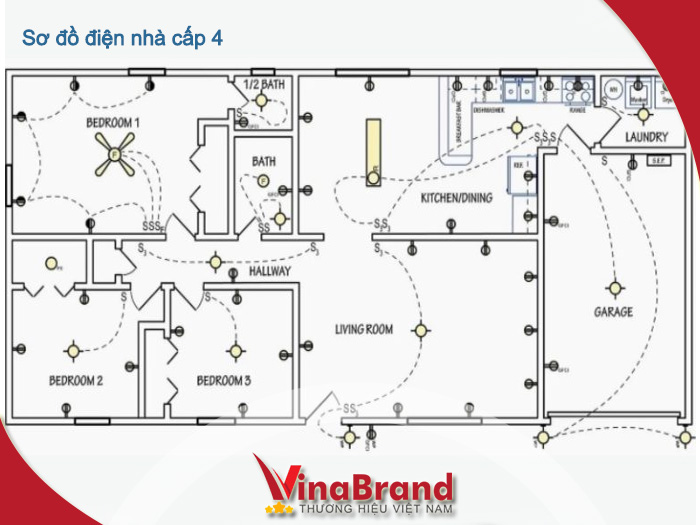

Mẫu sơ đồ điện nhà cấp 4 hai phòng ngủ

Đây là mẫu sơ đồ điện phổ biến cho nhà diện tích 60–80m², có 1 phòng khách, 2 phòng ngủ, 1 bếp và 1 toilet.

Bản vẽ cần thể hiện:

  • Tủ điện trung tâm đặt gần cửa ra vào.
  • Mỗi phòng có 1 đường điện riêng biệt.
  • Ổ cắm được bố trí 2 bên giường ngủ, dưới tivi, góc bếp.
  • Công tắc đèn đi dây độc lập.

Gợi ý dùng dây 2.5mm² cho ổ cắm, 1.5mm² cho chiếu sáng.

Mẫu sơ đồ điện nhà cấp 4 có phòng thờ

Với nhà cấp 4 có phòng thờ riêng, cần lưu ý:

  • Không đi dây điện chéo bàn thờ hoặc phía trên đầu tượng.
  • Dùng ổ cắm riêng cho đèn thờ, có công tắc dễ thao tác.
  • Nên tách riêng nguồn điện phòng thờ với khu sinh hoạt.

Việc bố trí đúng chuẩn thể hiện sự tôn kính và đảm bảo an toàn điện.

Tải bản vẽ sơ đồ điện nhà miễn phí

Bạn có thể tải file sơ đồ đi dây điện âm tường nhà cấp 4 theo các dạng sau:

  • PDF sơ đồ nguyên lý
  • Bản vẽ CAD cho thi công thực tế
  • File Excel bóc tách vật tư

Các bản vẽ được cập nhật thường xuyên, dễ chỉnh sửa và phù hợp nhiều diện tích. Nếu cần mẫu chi tiết, hãy liên hệ kỹ thuật viên hoặc đơn vị thiết kế điện dân dụng uy tín. Riêng đối với các hộ gia đình đang có nhu cầu sửa điện nước tại Đà Nẵng, bạn nên tìm đến những đơn vị thi công có kinh nghiệm thực tế về hệ thống điện âm tường. Điều này không chỉ đảm bảo đúng kỹ thuật mà còn giúp xử lý các lỗi thường gặp như chập cháy, thiếu ổ cắm hoặc thiết kế bất hợp lý theo từng khu vực trong nhà cấp 4.

Với sơ đồ đi dây rõ ràng, bố trí khoa học và thi công đúng quy trình, hệ thống điện âm tường không chỉ đảm bảo an toàn mà còn giúp nhà cấp 4 trở nên gọn gàng, hiện đại. Bạn có thể tùy chỉnh bản vẽ theo nhu cầu sử dụng để đạt hiệu quả tối ưu.
