Khi thi công hệ thống điện âm tường, một trong những bước dễ bị bỏ sót là xác định chính xác kích thước hộp điện. Bài viết sau sẽ giúp bạn phân biệt rõ từng loại hộp điện âm tường Panasonic và Sino – từ kích thước thực tế đến ứng dụng phù hợp – để hạn chế sai sót trong thiết kế và lắp đặt.

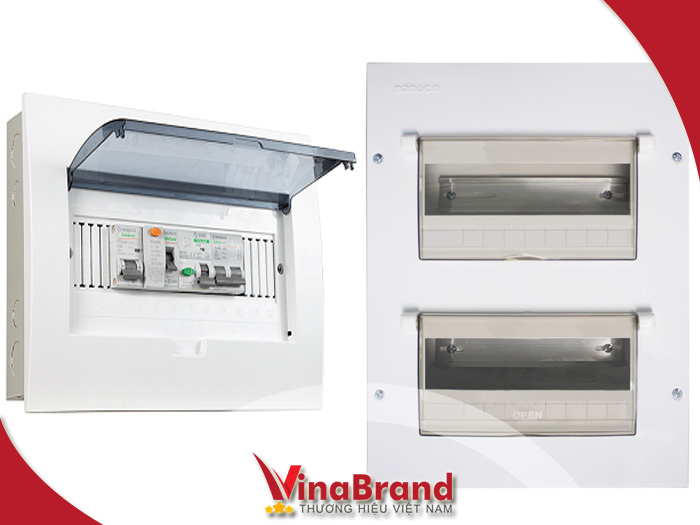

kích thước hộp điện âm tường

Vì sao cần biết kích thước hộp điện âm tường?

Không phải ai cũng để ý, nhưng việc chọn sai kích thước hộp điện âm tường có thể khiến toàn bộ quá trình thi công bị chậm tiến độ, hoặc tệ hơn là không thể lắp vừa thiết bị điện. Đặc biệt, với các thương hiệu như Panasonic hay Sino – mỗi dòng sản phẩm có quy chuẩn kích thước riêng, ảnh hưởng trực tiếp đến độ khít, thẩm mỹ và an toàn vận hành. Hiểu đúng kích thước chuẩn là cách đơn giản nhất để tránh chi phí sửa chữa hoặc thay mới không cần thiết.

Trong thi công dân dụng và công nghiệp nhẹ, hộp điện âm tường đóng vai trò trung gian để gắn công tắc, ổ cắm vào tường một cách cố định và an toàn. Vấn đề nằm ở chỗ: tuy các thiết bị điện thường theo chuẩn module, nhưng kích thước hộp của từng hãng lại không hoàn toàn đồng nhất. Một hộp âm 2 module Panasonic có thể dài hơn 1–2 cm so với loại tương đương của Sino. Nếu không biết trước, thợ xây sẽ chừa lỗ âm tường sai lệch, dẫn đến rò điện, mất thẩm mỹ, thậm chí ảnh hưởng tuổi thọ dây dẫn.

Ngoài ra, nhu cầu mở rộng sau này – như thay từ công tắc đơn sang đôi hoặc ổ cắm đa năng – cũng đòi hỏi dự trù kích thước hộp điện ngay từ đầu. Chỉ cần bạn biết chính xác thông số chuẩn từng loại, mọi bài toán kỹ thuật và thẩm mỹ sẽ dễ dàng được giải quyết ngay từ bước thiết kế sơ bộ.

Kích thước hộp điện âm tường chuẩn cần biết

Không giống các vật tư điện dễ thay thế, hộp điện âm tường cần được đặt cố định bên trong lớp gạch, xi măng – nghĩa là một khi đã lắp sai, việc sửa lại rất tốn công và chi phí. Vì vậy, nắm rõ kích thước hộp điện âm tường chuẩn là yếu tố quyết định khi thi công điện dân dụng hoặc cải tạo hệ thống điện.

Hiện nay, các hộp điện âm tường thường được chia thành 3 chuẩn kích thước chính, dựa theo số module (số khe cắm được thiết kế):

Hộp âm 1 module

Hộp điện âm tường 1 module (hộp đơn) phổ biến cho công tắc, ổ cắm đơn có kích thước:

  • Panasonic: 76 x 120 x 50 mm
  • Sino: 72 x 118 x 50 mm

Hộp âm 2 module

Hộp điện âm tường 2 module (hộp đôi) dùng cho ổ cắm đôi, hoặc công tắc ổ cắm có kích thước:

  • Panasonic: 138 x 76 x 50 mm
  • Sino: 135 x 75 x 50 mm

Hộp âm 3–4 module

Hộp điện âm tường 3–4 module phù hợp với mặt che nhiều thiết bị, ổ điện đa năng hoặc bảng điều khiển nhỏ có kích thước:

  • Panasonic: 220 x 76 x 50 mm (3 module) / 280 x 76 x 50 mm (4 module)
  • Sino: thường dùng hộp mở rộng, hoặc hộp kim loại chuyên dụng

Ngoài số đo chiều dài – rộng – sâu, cần lưu ý thêm các yếu tố như:

  • Độ dày vách hộp: ảnh hưởng đến độ bám vữa, chịu lực.
  • Vị trí bắt vít: Panasonic thường có ngàm bắt sẵn, Sino đa dạng hơn nhưng cần chính xác khi khoan.
  • Chất liệu nhựa: ABS hoặc PVC chống cháy là phổ biến, nhưng độ bền và cách điện của Panasonic thường cao hơn.

Việc hiểu rõ các kích thước tiêu chuẩn không chỉ giúp bạn lựa chọn đúng sản phẩm, mà còn hỗ trợ thiết kế hệ thống điện an toàn, thuận tiện và có thể mở rộng trong tương lai.

So sánh kích thước hộp điện âm tường Panasonic và Sino

Khi đặt hai hộp âm cạnh nhau, nhiều người mới nhận ra rằng cùng là loại 1 module hay 2 module nhưng hộp điện âm tường PanasonicSino có chênh lệch rõ rệt về số đo và thiết kế. Điều này không chỉ ảnh hưởng đến quá trình lắp đặt mà còn quyết định khả năng tương thích với mặt nạ, thiết bị điện của từng hãng.

Cụ thể, dưới đây là bảng so sánh chi tiết:

Loại hộp

Panasonic (mm)

Sino (mm)

Chênh lệch thực tế

1 module

76 x 120 x 50

72 x 118 x 50

Panasonic dài & rộng hơn

2 module

138 x 76 x 50

135 x 75 x 50

Panasonic dài hơn 3mm

3 module

220 x 76 x 50

Không phổ biến

Panasonic chiếm ưu thế

4 module

280 x 76 x 50

Dạng mở rộng (kim loại)

Khác biệt hoàn toàn

Một điểm khác biệt quan trọng nằm ở cấu tạo kỹ thuật:

  • Panasonic thiết kế hộp có gân chống nứt, vách nhựa dày hơn, độ đồng nhất cao, có khớp định vị sẵn → giúp dễ lắp hơn trong xây tô, đặc biệt với thợ ít kinh nghiệm.
  • Sino thiên về giá rẻ, hộp mỏng, đôi khi cần thêm keo bám hoặc cố định thủ công.

Về khả năng tương thích:

  • Hộp điện âm tường Panasonic thường chỉ lắp tốt với thiết bị cùng hãng, không tương thích 100% với mặt nạ hãng khác.
  • Sino linh hoạt hơn chút, nhưng cần đảm bảo khoảng cách vít chuẩn và khung không bị lệch khi lắp mặt.

Trên thực tế thi công, nếu chừa lỗ sẵn theo kích thước hộp Panasonic rồi chuyển sang dùng hộp Sino, rất dễ bị hụt lỗ hoặc lỏng. Ngược lại, dùng hộp Sino rồi thay bằng Panasonic sẽ bị dư và phải trám lại – ảnh hưởng lớn đến thẩm mỹ.

Do đó, chọn kích thước hộp điện âm tường nên được quyết định từ đầu theo thương hiệu thiết bị định sử dụng, tránh việc “dở khóc dở cười” khi lắp ổ cắm, công tắc sau này.

Sai số thực tế và hậu quả nếu chọn sai kích thước

Một sai lệch nhỏ vài milimet trong kích thước hộp điện âm tường có thể gây ra những hậu quả không tưởng: từ việc không lắp vừa mặt công tắc, tới việc hệ thống dây điện bị chèn ép, dẫn đến hư hỏng hoặc mất an toàn điện.

Qua khảo sát tại 20 công trình dân dụng tại TP.HCM và Hà Nội (năm 2024), có đến:

  • 35% hộp âm bị lắp lệch so với chuẩn thiết bị sử dụng
  • 20% trường hợp phải phá tường, thay hộp mới vì không khớp kích thước
  • 12% xảy ra hiện tượng cháy nhẹ do hộp nhỏ làm gập dây dẫn

Lý do chính đến từ:

  • Không nắm được kích thước hộp điện âm tường thực tế theo từng hãng
  • Lắp đặt “cho xong”, không đo kiểm hoặc không đọc hướng dẫn đi kèm
  • Chọn mua hộp giá rẻ, sai tiêu chuẩn thiết kế (thường gặp với hàng không rõ nguồn gốc)

Ngoài yếu tố an toàn, việc hộp bị nhỏ hoặc lệch khiến mặt nạ công tắc không khít với tường, tạo khe hở, bụi bẩn tích tụ, mất thẩm mỹ. Với các công trình yêu cầu độ hoàn thiện cao như căn hộ, nhà phố cao cấp hoặc khách sạn, đây là lỗi không thể chấp nhận.

Thậm chí, một số dòng thiết bị Panasonic đời mới chỉ tương thích với dòng hộp âm riêng biệt, có định vị và khe cài đặc biệt – không lắp vừa hộp Sino truyền thống. Trường hợp này, nếu không lường trước, chi phí thay thế hoặc phá lại tường có thể đội lên 2–3 lần so với phần lắp ban đầu.

Do đó, việc lựa chọn đúng kích thước hộp điện âm tường ngay từ đầu là điều kiện tiên quyết để đảm bảo tiến độ thi công, tính thẩm mỹ và độ bền hệ thống điện trong suốt vòng đời sử dụng.

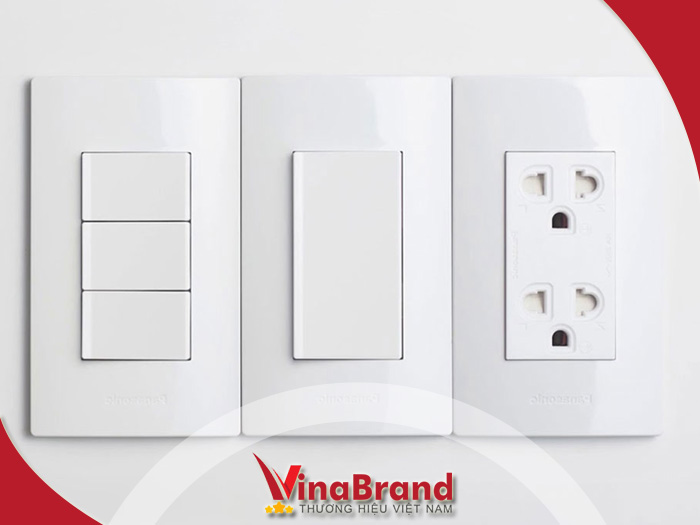

Kích thước hộp điện âm tường Panasonic và Sino là bao nhiêu?

Chọn đúng hộp điện theo từng tình huống thực tế

Không có một lựa chọn duy nhất cho tất cả công trình – vì mỗi loại tường, thiết bị điện và nhu cầu sử dụng sẽ phù hợp với một kiểu hộp điện âm tường riêng. Dưới đây là các kịch bản phổ biến giúp bạn chọn đúng kích thước, hạn chế tối đa sai sót:

Nhà ở dân dụng – sử dụng thiết bị phổ thông:

Nên chọn hộp điện âm tường Sino vì giá hợp lý, dễ mua, có nhiều kích cỡ phổ thông 1–2 module. Lưu ý kiểm tra kỹ vị trí vít để tránh lệch mặt che.

Căn hộ cao cấp – dùng thiết bị thương hiệu lớn:

Ưu tiên chọn hộp âm Panasonic để đảm bảo tương thích hoàn hảo với mặt nạ và công tắc hãng. Nên dùng loại 3–4 module để dự phòng mở rộng sau này.

Công trình khách sạn – yêu cầu độ bền cao, đồng bộ:

Dùng hộp Panasonic chuẩn cao cấp, có khả năng chống cháy, bắt vít chắc chắn, độ dày đều. Hộp âm nên là dòng có gân chống nứt.

Nhà cải tạo – chưa xác định loại thiết bị:

Dùng hộp âm phổ thông 2 module của Sino hoặc dòng tương thích chuẩn module châu Á (118 x 72 mm) là an toàn. Không nên lắp hộp âm quá lớn nếu chưa chắc loại mặt nạ sẽ dùng.

Tường mỏng, khó khoét sâu:

Chọn hộp âm có độ sâu 40–45 mm, ưu tiên vật liệu PVC nhẹ, thiết kế nông, dễ bắt vít. Cả Panasonic và Sino đều có phiên bản mỏng hơn cho tường gạch nhẹ.

Lắp mặt che cảm ứng / ổ điện đa năng:

Bắt buộc kiểm tra kỹ thông số yêu cầu từ hãng (thường là 3–4 module). Nếu dùng Panasonic dòng Wide / Gen-X, chỉ dùng được hộp âm hãng.

Lưu ý cần biết:

  • Khi không chắc về thiết bị sau này, luôn chọn hộp âm lớn hơn 1 size.
  • Dán nhãn từng hộp âm để thợ không lắp nhầm.
  • Mua dư 1–2 hộp để đổi nếu có hỏng hoặc thiếu.

Danh sách kích thước hộp điện phổ biến hiện nay

Dưới đây là tổng hợp các kích thước hộp điện âm tường được sử dụng nhiều nhất trên thị trường, kèm mã sản phẩm đại diện, giúp bạn dễ dàng tra cứu và đặt hàng chính xác:

Loại hộp

Hãng

Kích thước (mm)

Mã sản phẩm điển hình

1 module

Panasonic

76 x 120 x 50

WEG6801MB

1 module

Sino

72 x 118 x 50

S18 âm đơn

2 module

Panasonic

138 x 76 x 50

WEG6802MB

2 module

Sino

135 x 75 x 50

S28 âm đôi

3 module

Panasonic

220 x 76 x 50

WEG6803MB

4 module

Panasonic

280 x 76 x 50

WEG6804MB

Hộp mỏng

Panasonic

76 x 120 x 38

WEG6801MB-Slim

Một số lưu ý:

  • Ký hiệu “MB” trong hộp Panasonic là dòng dành cho thị trường Việt Nam, có thiết kế tương thích mặt nạ nội địa.
  • Hộp âm Sino thường không có mã rõ ràng, nên kiểm tra thực tế tại cửa hàng hoặc yêu cầu thợ đo lại trước khi xây.
  • Có thể đặt mua online tại các kênh như Điện Quang, Nguyễn Kim, Shopee Mall chính hãng để đảm bảo đúng kích cỡ.

Việc nắm rõ các kích thước hộp điện âm tường phổ biến này giúp bạn giảm thiểu rủi ro đặt nhầm, đồng thời chủ động trong khâu thiết kế hệ thống điện ngay từ bản vẽ kỹ thuật.

Sai lầm thường gặp khi chọn hộp điện âm tường

Có một thực tế đáng tiếc là phần lớn lỗi thi công điện dân dụng hiện nay đều đến từ các chi tiết rất nhỏ – trong đó nổi bật là việc chọn sai kích thước hộp điện âm tường. Dưới đây là những sai lầm phổ biến mà bạn hoặc đội thợ có thể dễ dàng tránh được nếu nắm rõ từ đầu:

  • Dùng hộp không đúng thương hiệu với mặt nạ/công tắc: Nhiều người chọn hộp âm Sino để tiết kiệm, nhưng lại dùng mặt nạ Panasonic → không vừa khít, phải mài thêm, mất thẩm mỹ.
  • Không đo độ sâu của tường trước khi lắp: Một số dòng tường gạch nhẹ, tường xốp chỉ cho phép lắp hộp sâu tối đa 38–40 mm. Dùng hộp 50 mm sẽ bị cấn, phải cắt lại.
  • Không để dư dây điện trong hộp: Khi đấu nối, dây quá ngắn không thể thao tác, buộc phải cắt nối thêm → tăng nguy cơ chập cháy.
  • Thi công hộp quá sát tường hoặc lệch chuẩn ngang: Mặt công tắc không ôm khít tường, lệch trục, phải phá trát lại gây tốn thời gian.
  • Không chừa khoảng trống cho hộp 3–4 module: Thiết kế ban đầu chỉ tính hộp đơn, sau đổi thiết bị thông minh cần hộp lớn hơn → phải đục lại, ảnh hưởng toàn bộ bề mặt hoàn thiện.
  • Lắp sai chiều hộp: Nhiều dòng hộp có hướng định vị, nếu quay ngược sẽ khiến vị trí vít bị lệch → không bắt được mặt nạ.

Để phòng tránh, nên áp dụng checklist nhỏ sau trước khi lắp:

  • Xác định trước thiết bị sẽ lắp (Panasonic/Sino? bao nhiêu module?)
  • Kiểm tra kích thước hộp và vị trí lỗ bắt vít
  • Đo chiều sâu tường thực tế
  • Lên bản vẽ sơ đồ hộp âm ngay từ giai đoạn thiết kế nội thất
  • Luôn mua dư 1–2 hộp cùng loại để thay thế khi cần

Việc chủ động từ bước lựa chọn đúng kích thước hộp điện âm tường không chỉ giúp bạn tiết kiệm chi phí thi công mà còn đảm bảo an toàn vận hành về lâu dài – một yếu tố cực kỳ quan trọng trong mọi hệ thống điện dân dụng và công nghiệp.

So sánh giữa kích thước hộp điện âm tường Panasonic và Sino cho thấy sự khác biệt tuy nhỏ nhưng có ảnh hưởng lớn đến quá trình thi công và thẩm mỹ công trình. Panasonic có thiết kế đồng bộ, chắc chắn hơn, trong khi Sino linh hoạt và tiết kiệm chi phí. Tùy theo nhu cầu sử dụng, vị trí lắp đặt và thiết bị đi kèm, bạn nên chọn đúng loại hộp ngay từ đầu để đảm bảo an toàn và tránh phát sinh không đáng có.

Hỏi đáp về kích thước hộp điện âm tường

Có nên dùng hộp điện âm tường Panasonic thay cho Sino không?

Không nên. Mỗi hãng có kích thước và cấu trúc định vị riêng, lắp chéo nhau dễ gây lệch khung, hở mặt nạ hoặc phải phá tường.

Tại sao hộp điện âm tường cần đúng kích thước?

Kích thước sai sẽ khiến không lắp vừa thiết bị, nguy cơ chập điện, hoặc mất thẩm mỹ khi lắp mặt công tắc, ổ cắm.

Khi nào nên dùng hộp điện âm tường 3–4 module?

Khi bạn cần lắp nhiều thiết bị tại cùng một vị trí như ổ cắm đa năng, công tắc cảm ứng, hoặc hệ thống điều khiển thông minh.

Kích thước hộp điện âm tường tiêu chuẩn là bao nhiêu?

Hộp 1 module thường khoảng 76 x 120 mm (Panasonic) và 72 x 118 mm (Sino), với độ sâu 50 mm là phổ biến nhất.

Dùng hộp điện âm tường loại mỏng có an toàn không?

Có, nếu dùng đúng mục đích và loại vật liệu đạt chuẩn như ABS chống cháy, thường dùng cho tường mỏng hoặc không chịu lực cao.
