Các tiêu chí chứng minh chất lượng bánh xe đẩy đáng tin cậy

Các tiêu chuẩn như ISO 22883 được xây dựng để quy định yêu cầu kỹ thuật, kích thước và phương pháp thử đối với bánh xe dùng cho thiết bị công nghiệp vận hành ở tốc độ đến 1,1 m/s, tương đương 4 km/h. Điều này cho thấy một con số tải trọng chỉ có ý nghĩa khi đi kèm phương pháp thử và điều kiện áp dụng cụ thể.

Nói cách khác, chất lượng đáng tin cậy phải trả lời được bốn câu hỏi:

·         Bánh xe đã được thử như thế nào

·         Kết quả được đo bằng chỉ số nào

·         Kết quả đúng trong điều kiện sử dụng nào

·         Đơn vị nào chịu trách nhiệm về dữ liệu công bố

Tải trọng phải được chứng minh bằng thử nghiệm động

Tải trọng là tiêu chí được quan tâm nhiều nhất nhưng cũng dễ bị hiểu sai nhất. Người mua thường nhìn thấy thông số “chịu tải 200 kg” và mặc nhiên cho rằng bánh xe có thể mang 200 kg trong mọi điều kiện. Trên thực tế, cần phân biệt tải trọng tĩnh và tải trọng động.

Tải trọng tĩnh cho biết khả năng chịu lực khi bánh xe gần như không di chuyển. Tải trọng động phản ánh khả năng mang tải trong quá trình lăn, đổi hướng, đi qua khe sàn hoặc chịu rung động. Đối với xe đẩy, tải trọng động có giá trị thực tế cao hơn vì bánh xe liên tục chịu lực thay đổi.

Một công bố tải trọng đáng tin cậy cần thể hiện:

·         Tải định mức của từng bánh xe

·         Tải được xác định ở trạng thái tĩnh hay động

·         Tốc độ thử nghiệm

·         Quãng đường hoặc số chu kỳ thử

·         Loại bề mặt thử

·         Kích thước vật cản hoặc độ gồ ghề

·         Nhiệt độ thử nghiệm

·         Tiêu chuẩn hoặc phương pháp thử được áp dụng

Theo hướng dẫn kỹ thuật dựa trên DIN EN 12532 và ISO 22883, bánh xe công nghiệp có thể được thử trên bàn quay ở tốc độ 4 km/h. Một số quy trình còn yêu cầu bánh xe vượt qua vật cản trong quá trình thử để mô phỏng tác động của nền không bằng phẳng.

Vì vậy, hai bánh xe cùng ghi tải trọng 200 kg chưa chắc có chất lượng tương đương. Một sản phẩm được thử động trong hàng nghìn chu kỳ có ý nghĩa khác với sản phẩm chỉ chịu được 200 kg khi đứng yên trong thời gian ngắn.

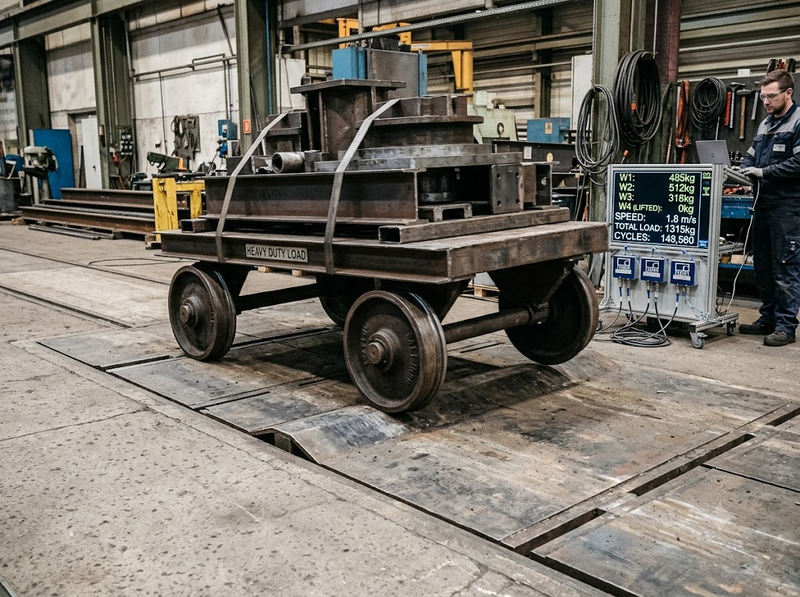

Không nên tính tải cho xe bốn bánh bằng cách chia đều cho bốn

Trong thực tế, sàn không tuyệt đối phẳng, khung xe có thể biến dạng và tải hàng không luôn nằm chính giữa. Có thời điểm chỉ ba bánh tiếp xúc đầy đủ với mặt sàn.

Với xe đẩy bốn bánh, một cách tính thận trọng thường được sử dụng là:

Tải tối thiểu của mỗi bánh = Tổng khối lượng xe và hàng hóa / 3

Ví dụ, xe nặng 60 kg và chở tối đa 540 kg thì tổng tải là 600 kg. Mỗi bánh nên có tải trọng định mức tối thiểu:

600 / 3 = 200 kg mỗi bánh

Cách tính này tạo dự phòng cho trường hợp một bánh tạm thời không chịu tải đầy đủ. Tuy nhiên, hệ số thực tế còn phải tăng thêm khi xe chạy nhanh, thường xuyên qua gờ, chịu va đập, hoạt động ở nhiệt độ cao hoặc có tải phân bố lệch.

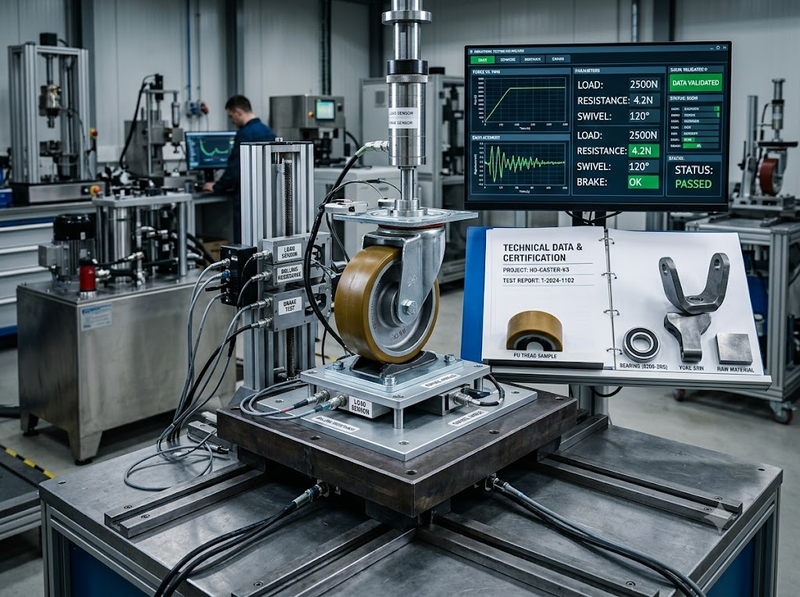

Độ bền phải được đánh giá sau nhiều chu kỳ vận hành

Một bánh xe có thể lăn tốt khi mới lắp nhưng nhanh chóng xuống cấp sau một thời gian sử dụng. Vì vậy, chất lượng không nên được đánh giá ở trạng thái ban đầu mà phải dựa trên khả năng duy trì chức năng sau thử nghiệm độ bền.

Thử nghiệm độ bền cần mô phỏng các tác động lặp lại như:

·         Lăn liên tục dưới tải

·         Thay đổi hướng di chuyển

·         Vượt qua khe hoặc vật cản

·         Khởi động và dừng nhiều lần

·         Rung động từ mặt sàn

·         Tải trọng biến thiên

·         Nhiệt phát sinh tại ổ trục và mặt lăn

Sau thử nghiệm, bánh xe không chỉ cần “chưa bị gãy” mà còn phải duy trì các đặc tính quan trọng:

·         Mặt lăn không bong khỏi lõi

·         Càng bánh xe không biến dạng nguy hiểm

·         Trục không cong hoặc lỏng

·         Ổ bi không bó cứng

·         Độ rơ của cụm xoay không tăng quá mức

·         Bánh xe vẫn lăn và đổi hướng ổn định

·         Phanh vẫn hoạt động đúng chức năng

Tiêu chuẩn ANSI–ICWM xem độ bền, mức độ an toàn, tính toàn vẹn kết cấu và hiệu năng kỹ thuật là những nội dung cốt lõi khi đánh giá bánh xe. Tiêu chuẩn này cũng có các phương pháp kiểm tra độ rơ xoay trước và sau thử nghiệm động, bởi độ rơ tăng lên có thể làm giảm khả năng điều khiển và gây mất ổn định.

Do đó, hồ sơ chất lượng nên thể hiện cả kết quả trước và sau thử nghiệm. Một sản phẩm chỉ công bố tải trọng nhưng không chứng minh khả năng duy trì hiệu năng theo thời gian vẫn chưa đủ cơ sở để được xem là bền.

Lực cản lăn và lực cản xoay quyết định khả năng vận hành

Bánh xe chịu được tải nhưng cần lực đẩy quá lớn vẫn có thể là lựa chọn kém chất lượng đối với công việc vận chuyển thủ công. Chất lượng vận hành phải được đánh giá thông qua ít nhất hai đại lượng khác nhau.

Lực cản lăn là lực cần thiết để bánh tiếp tục chuyển động trên mặt sàn. Lực này chịu ảnh hưởng bởi:

·         Đường kính bánh

·         Độ cứng của mặt lăn

·         Độ biến dạng của vật liệu

·         Loại ổ trục

·         Tình trạng bôi trơn

·         Tải trọng thực tế

·         Độ phẳng và độ nhám của sàn

Lực cản xoay là lực cần để cụm bánh xoay đổi hướng. Đại lượng này phụ thuộc vào:

·         Bán kính lệch tâm của càng xoay

·         Đường kính vòng bi xoay

·         Cấu tạo mâm xoay

·         Độ rơ và ma sát trong ổ bi

·         Độ biến dạng của càng

·         Vị trí trọng tâm tải

Bánh đường kính lớn thường vượt khe và vật cản dễ hơn bánh nhỏ. Mặt lăn cứng thường có lực cản lăn thấp hơn trên nền phẳng, nhưng truyền rung và tiếng ồn nhiều hơn. Mặt lăn mềm hấp thụ rung tốt hơn, song có thể biến dạng mạnh dưới tải và làm tăng lực đẩy.

Vì vậy, không có vật liệu nào luôn “tốt nhất”. Chất lượng nằm ở sự cân bằng giữa khả năng lăn, bảo vệ mặt sàn, giảm rung, độ bền và điều kiện sử dụng. Một nhà cung cấp đáng tin cậy cần cung cấp dữ liệu hoặc ít nhất mô tả rõ điều kiện mà bánh xe đạt hiệu quả vận hành tốt nhất.

Khả năng chịu va đập phản ánh độ an toàn kết cấu

Trong quá trình sử dụng, bánh xe có thể rơi khỏi mép bậc, va vào gờ, lọt vào khe hoặc chịu lực đột ngột khi xe đang chở tải. Những tình huống này tạo ra tải xung kích lớn hơn đáng kể so với tải tĩnh thông thường.

Thử nghiệm va đập giúp đánh giá:

·         Khả năng chống nứt vỡ của bánh

·         Độ bền liên kết giữa lớp lăn và lõi

·         Khả năng chống cong của trục

·         Độ bền của càng và mâm lắp

·         Khả năng giữ ổn định của ổ bi

·         Nguy cơ bung chi tiết sau va chạm

ANSI–ICWM có các nội dung thử va đập thẳng đứng dành cho cụm bánh xe và thử va đập đối với bánh riêng lẻ. Việc có quy trình thử riêng cho thấy tải trọng danh định không thể thay thế cho đánh giá khả năng chịu xung lực.

Sau thử nghiệm, cần kiểm tra cả hư hỏng nhìn thấy và suy giảm chức năng. Một càng bánh chỉ cong nhẹ nhưng làm thay đổi trục xoay, tăng lực đẩy hoặc khiến phanh không ăn đều vẫn được xem là suy giảm chất lượng.

Khả năng chịu va đập đặc biệt quan trọng khi xe:

·         Di chuyển qua nền có khe nối

·         Thường xuyên lên xuống dốc

·         Chở hàng có trọng tâm cao

·         Hoạt động trong kho có gờ cửa

·         Bị kéo bằng thiết bị cơ giới

·         Có nguy cơ va chạm với giá kệ

Cơ cấu xoay phải ổn định, chính xác và ít độ rơ

Đối với bánh xe xoay, chất lượng của phần càng và mâm xoay quan trọng không kém vật liệu bánh. Một mặt lăn tốt gắn trên cụm xoay yếu vẫn khiến xe khó điều khiển.

Các tiêu chí nên được kiểm tra gồm:

·         Độ rơ hướng kính và hướng trục

·         Khả năng xoay liên tục dưới tải

·         Mức độ tự định hướng khi xe chuyển động

·         Độ biến dạng của càng

·         Khả năng giữ trục bánh đúng vị trí

·         Độ chắc chắn của mâm lắp và bu-lông

·         Khả năng chống bụi hoặc chất bẩn xâm nhập ổ bi

Độ rơ quá lớn làm bánh rung lắc, đổi hướng chậm và phát sinh hiện tượng đảo bánh. Khi xe di chuyển nhanh, hiện tượng này có thể gây tiếng ồn, tăng mài mòn và làm người vận hành khó giữ hướng.

Ngược lại, cụm xoay quá chặt cũng không tốt. Ma sát lớn khiến xe khó khởi động hoặc không tự căn chỉnh theo hướng di chuyển. Tiêu chí chất lượng phù hợp là cụm xoay vừa ít độ rơ, vừa vận hành nhẹ và duy trì được trạng thái đó sau thử nghiệm độ bền.

Phanh phải giữ được xe trong điều kiện tải thực tế

Việc có cần gạt phanh không đồng nghĩa bánh xe có khả năng hãm an toàn. Chất lượng phanh phải được chứng minh bằng chức năng thực tế.

Cần phân biệt:

·         Phanh bánh chỉ ngăn bánh lăn

·         Khóa hướng chỉ ngăn cụm càng xoay

·         Phanh toàn phần khóa cả chuyển động lăn và chuyển động xoay

·         Khóa hướng trung tâm giữ bánh theo một hướng xác định

·         Hệ thống phanh trung tâm tác động đồng thời lên nhiều bánh

Một hệ thống phanh đáng tin cậy cần đáp ứng các yêu cầu:

·         Dễ kích hoạt và nhả

·         Không tự bật khi rung động

·         Không trượt đáng kể dưới tải định mức

·         Không làm hỏng mặt lăn

·         Không mất chức năng sau nhiều chu kỳ

·         Có cấu tạo phù hợp với hướng lực tác động

·         Có thể thao tác an toàn khi người vận hành mang giày bảo hộ

Khả năng giữ xe cần được đánh giá trên mặt sàn và độ dốc phù hợp với ứng dụng. Phanh hoạt động tốt trên nền ngang chưa chắc giữ được xe trên đường dốc hoặc khi tải có xu hướng dịch chuyển.

Đối với xe chở hàng nặng, phanh bánh xe không nên được mặc nhiên xem là thiết bị duy nhất bảo đảm an toàn trên dốc. Chất lượng sản phẩm phải được đánh giá trong phạm vi chức năng mà nhà sản xuất công bố, không dựa trên kỳ vọng vượt quá thiết kế.

Vật liệu phải phù hợp với tải, mặt sàn và môi trường

Tên vật liệu chỉ là thông tin ban đầu, chưa phải bằng chứng đầy đủ về chất lượng. Cùng là polyurethane, cao su hoặc nylon nhưng sản phẩm có thể khác nhau về công thức, độ cứng, cấu tạo lõi, độ dày mặt lăn và chất lượng liên kết.

Độ cứng và khả năng biến dạng

Độ cứng ảnh hưởng trực tiếp đến lực cản lăn, độ êm, độ bám và khả năng bảo vệ mặt sàn.

·         Vật liệu cứng thường lăn nhẹ trên nền phẳng và chịu biến dạng thấp

·         Vật liệu mềm thường giảm rung, giảm tiếng ồn và bám sàn tốt hơn

·         Vật liệu quá mềm có thể bị bẹt khi đứng tải lâu

·         Vật liệu quá cứng có thể truyền xung lực mạnh vào xe và hàng hóa

Thông số độ cứng cần đi kèm thang đo, chẳng hạn Shore A hoặc Shore D. Chỉ ghi “cao su mềm” hoặc “PU cứng” không đủ để so sánh khách quan.

Khả năng chống mài mòn và bong tách

Mặt lăn cần chịu được ma sát lặp lại mà không mòn bất thường, nứt, rỗ hoặc tách khỏi lõi. Chất lượng liên kết giữa mặt lăn và lõi đặc biệt quan trọng với bánh polyurethane hoặc cao su đúc.

Cần kiểm tra các dấu hiệu:

·         Vết nứt quanh mép lõi

·         Bong lớp lăn

·         Mòn lệch

·         Biến dạng vĩnh viễn

·         Phồng rộp

·         Xuất hiện mảnh vụn trên đường chạy

Khả năng chịu nhiệt và hóa chất

Nhiệt độ cao có thể làm vật liệu mềm, tăng biến dạng và giảm khả năng chịu tải. Nhiệt độ thấp có thể làm một số vật liệu cứng hoặc giòn. Dầu, dung môi, chất tẩy rửa, axit hoặc kiềm cũng có thể phá hủy mặt lăn, phớt và chất bôi trơn.

Vì thế, công bố chất lượng cần nêu:

·         Khoảng nhiệt độ làm việc

·         Mức tải có bị giảm theo nhiệt độ hay không

·         Loại hóa chất đã được kiểm tra

·         Thời gian và nồng độ tiếp xúc

·         Điều kiện tiếp xúc liên tục hay gián đoạn

Một bảng “kháng hóa chất tốt” nhưng không ghi loại hóa chất và điều kiện thử chỉ có giá trị tham khảo hạn chế.

Ổ trục phải phù hợp với tốc độ và chế độ làm việc

Ổ trục quyết định lực cản lăn, độ rơ, khả năng chịu tải và tuổi thọ của bánh xe. Không thể đánh giá chất lượng chỉ dựa vào việc sản phẩm “có vòng bi”.

Các cấu tạo phổ biến có đặc tính khác nhau:

·         Lỗ trục trơn có cấu tạo đơn giản, phù hợp tốc độ thấp và tần suất sử dụng hạn chế

·         Bạc lót giúp giảm ma sát nhưng vẫn phụ thuộc vào vật liệu và khả năng bôi trơn

·         Vòng bi con lăn phù hợp với nhiều ứng dụng tải trung bình

·         Vòng bi cầu thường cho khả năng lăn nhẹ và kiểm soát độ rơ tốt hơn

·         Ổ trục kín hỗ trợ hạn chế bụi, nước và chất bẩn xâm nhập

Tiêu chí kiểm tra nên bao gồm:

·         Mô-men khởi động

·         Độ rơ ban đầu

·         Nhiệt độ ổ trục khi chạy

·         Tiếng ồn và rung động

·         Khả năng giữ chất bôi trơn

·         Tình trạng sau thử nghiệm độ bền

·         Khả năng thay thế và bảo trì

Vòng bi chất lượng cao không thể bù lại trục lắp sai kích thước hoặc càng bị lệch. Do đó, cần đánh giá toàn bộ cụm bánh thay vì từng linh kiện riêng biệt.

Khả năng chống ăn mòn phải phù hợp với môi trường

Càng bánh, trục, vòng bi và chi tiết phanh có thể mất chức năng trước khi mặt lăn bị hỏng nếu thường xuyên tiếp xúc với nước, độ ẩm, muối hoặc hóa chất vệ sinh.

Chất lượng chống ăn mòn không nên được chứng minh chỉ bằng các từ như “mạ kẽm”, “inox” hoặc “chống gỉ”. Cần làm rõ:

·         Vật liệu nền

·         Loại lớp phủ

·         Độ dày hoặc cấp lớp phủ

·         Phương pháp xử lý bề mặt

·         Điều kiện thử ăn mòn

·         Thời gian thử

·         Tiêu chí chấp nhận sau thử

Lớp mạ phù hợp với kho khô có thể không đủ cho khu chế biến thực phẩm, kho lạnh hoặc môi trường ven biển. Ngay cả khi càng được làm bằng thép không gỉ, vòng bi, trục, lò xo phanh hoặc bu-lông vẫn có thể là điểm yếu nếu sử dụng vật liệu khác.

Do đó, bằng chứng đáng tin cậy phải áp dụng cho toàn bộ cụm bánh, không chỉ một chi tiết nổi bật.

Kích thước và kết cấu lắp đặt phải có dung sai rõ ràng

Bánh xe chỉ hoạt động đúng khi được lắp chắc chắn và đồng trục với khung xe. Sai lệch kích thước có thể làm bu-lông lỏng, mâm lắp cong, trục nghiêng hoặc tải phân bố không đều.

Hồ sơ kỹ thuật cần cung cấp tối thiểu:

·         Đường kính và chiều rộng bánh

·         Chiều cao tổng thể

·         Kích thước mâm lắp

·         Khoảng cách tâm lỗ

·         Đường kính lỗ hoặc kích thước ty ren

·         Bán kính xoay

·         Độ lệch tâm của càng

·         Loại và kích thước trục

·         Dung sai kích thước quan trọng

·         Yêu cầu mô-men siết bu-lông nếu có

ISO 22883 không chỉ đề cập đến yêu cầu thử mà còn bao gồm các yêu cầu kỹ thuật và kích thước phù hợp với phạm vi ứng dụng. Điều đó phản ánh nguyên tắc rằng khả năng lắp lẫn và độ chính xác hình học cũng là một phần của chất lượng.

Một bánh xe có tải trọng cao nhưng không có bản vẽ kỹ thuật hoặc dung sai lắp đặt rõ ràng sẽ khó được tích hợp an toàn vào thiết bị.

Chứng nhận chỉ có giá trị khi đúng phạm vi sử dụng

Tên một tiêu chuẩn trên catalogue chưa đủ để chứng minh rằng sản phẩm đã được kiểm tra đầy đủ. Cần xác minh tiêu chuẩn có đúng với loại bánh xe và ứng dụng hay không.

ISO 22883 và EN 12532 áp dụng cho bánh xe dùng trong các ứng dụng công nghiệp được đẩy tay hoặc kéo, với tốc độ đến 1,1 m/s. Phạm vi này không tự động bao gồm bánh xe đồ nội thất, ghế xoay, giường bệnh hoặc các ứng dụng truyền động khác.

Vì vậy, khi xem xét chứng nhận cần kiểm tra:

·         Tên và phiên bản tiêu chuẩn

·         Phạm vi áp dụng của tiêu chuẩn

·         Mã sản phẩm đã được thử

·         Cấu hình bánh xe khi thử

·         Tải trọng và tốc độ thử

·         Phòng thử nghiệm hoặc đơn vị thực hiện

·         Ngày thử nghiệm

·         Kết quả và tiêu chí đạt

·         Các ngoại lệ hoặc giới hạn sử dụng

Cụm từ “sản xuất theo tiêu chuẩn” khác với “đã thử nghiệm theo tiêu chuẩn”. Tương tự, chứng nhận hệ thống quản lý của nhà máy không thay thế cho báo cáo thử hiệu năng của từng dòng bánh xe.

Tính nhất quán giữa các lô hàng là bằng chứng chất lượng quan trọng

Một mẫu thử đạt yêu cầu chưa bảo đảm tất cả sản phẩm bán ra có chất lượng tương đương. Nhà sản xuất còn phải kiểm soát sự ổn định của vật liệu, kích thước và quy trình lắp ráp.

Các yếu tố nên có trong hệ thống kiểm soát chất lượng gồm:

·         Mã lô sản xuất

·         Khả năng truy xuất vật liệu

·         Tiêu chuẩn kiểm tra đầu vào

·         Kiểm tra kích thước trong quá trình sản xuất

·         Kiểm tra tải hoặc chức năng theo tần suất xác định

·         Kiểm tra độ cứng vật liệu

·         Kiểm soát mô-men siết

·         Kiểm tra hoạt động của phanh

·         Tiêu chí xử lý sản phẩm không phù hợp

Thông tin truy xuất giúp phân biệt sản phẩm có hệ thống kiểm soát với hàng hóa chỉ mang nhãn tải trọng nhưng không có bằng chứng về nguồn gốc và tính đồng nhất.

Đối với ứng dụng quan trọng, người mua nên yêu cầu báo cáo thử gắn với đúng mã sản phẩm, thay vì chỉ nhận một chứng chỉ chung cho toàn bộ thương hiệu.

Cách kiểm tra nhanh hồ sơ chất lượng bánh xe đẩy

Một bộ hồ sơ đáng tin cậy nên cho phép người mua kiểm tra được các nội dung sau:

1.    Tải trọng động

2.    Có nêu tải của từng bánh, tốc độ, quãng đường, vật cản và điều kiện thử

3.    Độ bền vận hành

4.    Có số chu kỳ hoặc quãng đường thử và tiêu chí đánh giá sau thử

5.    Khả năng lăn và xoay

6.    Có dữ liệu lực cản, mô-men hoặc mô tả phương pháp đo

7.    Khả năng chịu va đập

8.    Có thử nghiệm đối với bánh, càng, trục và mâm xoay

9.    Hiệu quả phanh

10.  Có kiểm tra khả năng giữ tải và độ bền sau nhiều lần đóng mở

11.  Vật liệu mặt lăn

12.  Có tên vật liệu, độ cứng, giới hạn nhiệt độ và khả năng kháng môi trường

13.  Ổ trục và cơ cấu xoay

14.  Có cấu tạo rõ ràng, giới hạn độ rơ và yêu cầu bảo trì

15.  Chống ăn mòn

16.  Có thông tin vật liệu, lớp phủ và điều kiện thử

17.  Kích thước lắp đặt

18.  Có bản vẽ, dung sai và thông số kết nối

19.  Tiêu chuẩn áp dụng

20.  Có tên tiêu chuẩn đúng với loại sản phẩm và phạm vi sử dụng

21.  Báo cáo thử nghiệm

22.  Có mã mẫu, ngày thử, điều kiện thử và kết quả cụ thể

23.  Khả năng truy xuất

24.  Có mã sản phẩm, mã lô, nhà sản xuất và chính sách xử lý lỗi

Nếu nhà cung cấp chỉ đưa ra các mô tả như “siêu bền”, “tải nặng”, “chống mài mòn” hoặc “đạt chuẩn quốc tế” nhưng không cung cấp điều kiện thử và hồ sơ đối chiếu, những tuyên bố đó chưa đủ để chứng minh chất lượng.

Chất lượng bánh xe đẩy đáng tin cậy phải được chứng minh bằng dữ liệu kỹ thuật chứ không phải bằng cảm nhận hoặc thông điệp quảng cáo. Tải trọng động là tiêu chí trung tâm, nhưng cần được xem xét cùng độ bền chu kỳ, lực cản lăn và xoay, khả năng chịu va đập, độ ổn định của càng, hiệu quả phanh, đặc tính vật liệu, khả năng chống ăn mòn và độ chính xác lắp đặt.

Quan trọng hơn, mọi con số phải đi kèm điều kiện thử, tiêu chuẩn áp dụng và phạm vi sử dụng. Một bánh xe được đánh giá là tốt khi nó không chỉ đạt thông số ban đầu mà còn duy trì được khả năng mang tải, di chuyển và kiểm soát an toàn trong suốt chế độ vận hành đã công bố.

Khi so sánh sản phẩm, nên ưu tiên nhà cung cấp có bản vẽ kỹ thuật, báo cáo thử nghiệm, dữ liệu định lượng và khả năng truy xuất theo mã hàng. Đó là những bằng chứng rõ ràng nhất để phân biệt chất lượng có thể kiểm chứng với những tuyên bố chỉ mang tính định tính.
