So sánh miệng gió không viền và có viền

Điểm cần lưu ý là “có viền” hay “không viền” chủ yếu mô tả cách hoàn thiện và liên kết miệng gió với kiến trúc. Hiệu quả cấp hoặc hồi gió còn phụ thuộc vào loại miệng gió, kích thước hữu dụng, tiết diện thoáng, lưu lượng thiết kế, hộp gió và cách kết nối với hệ thống ống. Không nên mặc định chỉ vì bỏ viền mà một miệng gió sẽ phân phối gió tốt hơn hoặc vận hành êm hơn.

Khác biệt lớn nhất nằm ở cách xử lý mép hoàn thiện

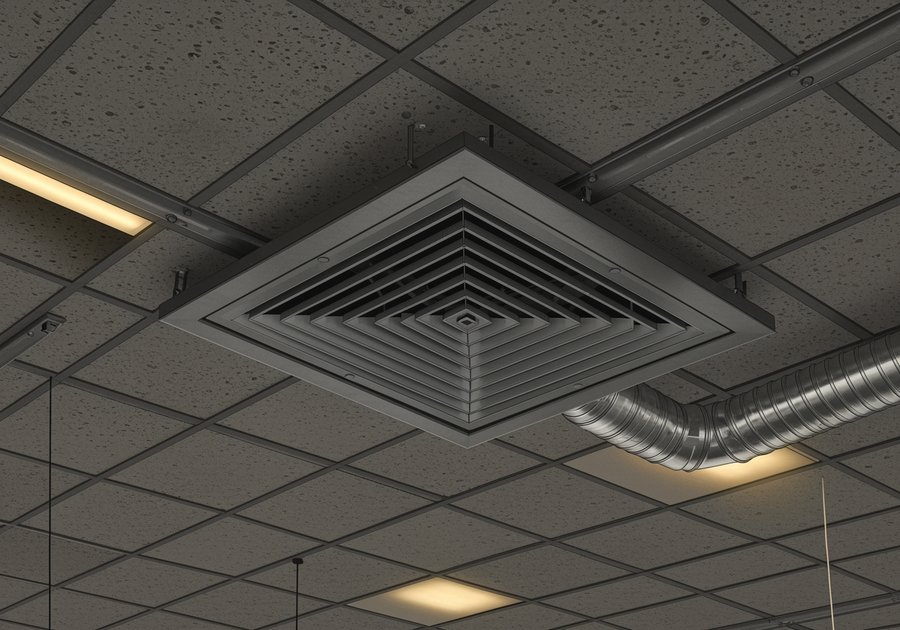

Miệng gió có viền thường có một khung bao nhìn thấy được sau khi lắp. Khung này phủ lên vùng tiếp giáp giữa miệng gió và trần hoặc tường, nhờ đó việc hoàn thiện mép lỗ chờ tương đối linh hoạt. Một số sai lệch nhỏ ở mép cắt có thể được khung che lại, miễn kích thước tổng thể vẫn đáp ứng yêu cầu lắp đặt.

Miệng gió không viền hướng đến việc giấu phần khung lắp đặt để khi hoàn thiện chỉ còn phần khe hoặc nan gió cần thiết về mặt thị giác. Mép trần vì thế trở thành một phần trực tiếp của chi tiết hoàn thiện. Nếu khung lệch, lỗ chờ không thẳng hoặc lớp bả không đều, khuyết điểm có thể nhìn thấy rõ sau khi sơn.

Đây là lý do miệng gió không viền thường đòi hỏi sự phối hợp giữa đơn vị HVAC và đội thi công trần thạch cao nhiều hơn loại có viền.

Trình tự thi công của hai loại không giống nhau

Miệng gió có viền linh hoạt hơn ở giai đoạn lắp hoàn thiện

Với miệng gió có viền, công trình có thể chuẩn bị lỗ chờ và hệ thống hộp gió trước, sau đó lắp mặt miệng gió ở giai đoạn hoàn thiện. Tùy cấu tạo sản phẩm, miệng gió được bắt vít, gài hoặc liên kết vào khung/hộp gió phía sau.

Khung ngoài nằm đè lên bề mặt hoàn thiện giúp quá trình căn chỉnh thuận lợi hơn. Nếu cần thay miệng gió, việc tiếp cận các vị trí liên kết cũng thường đơn giản hơn, tùy thiết kế cụ thể.

Miệng gió không viền cần tham gia sớm vào công đoạn hoàn thiện trần

Với loại không viền, phần khung ẩn thường phải được định vị trước hoặc trong quá trình hoàn thiện trần. Đội HVAC cần xác định chính xác vị trí, kích thước và cao độ; đội trần tiếp tục xử lý tấm, bả và sơn quanh khung theo cấu tạo của sản phẩm.

Trình tự phổ biến về nguyên tắc là:

1. Xác định tim, kích thước và cao độ lắp đặt

2. Chuẩn bị kết cấu đỡ và lỗ chờ phù hợp

3. Lắp hộp gió và phần khung ẩn theo cấu tạo

4. Căn chỉnh khung thẳng và đồng mức với bề mặt hoàn thiện

5. Xử lý tấm thạch cao, mép tiếp giáp và lớp bả

6. Sơn hoàn thiện bề mặt

7. Lắp phần mặt, lõi hoặc nan tháo rời nếu sản phẩm có cấu tạo tách rời

8. Kiểm tra khe, độ thẳng và tình trạng hoàn thiện

Trình tự thực tế có thể thay đổi theo thiết kế của từng loại miệng gió. Vì vậy, bản vẽ shop drawing và hướng dẫn lắp đặt của nhà sản xuất cần được thống nhất trước khi đội trần đóng kín khu vực thi công.

Miệng gió không viền yêu cầu kiểm soát kích thước và cao độ chặt hơn

Sai số là khác biệt đáng chú ý khi thi công miệng gió không viền và có viền.

Ở loại có viền, khung bao tạo ra một vùng che phủ quanh lỗ lắp. Mép cắt phía dưới khung không nhất thiết trở thành đường hoàn thiện cuối cùng mà người sử dụng nhìn thấy.

Với loại không viền, khả năng che khuyết điểm này giảm đáng kể. Các yếu tố cần kiểm soát gồm:

• Kích thước lỗ chờ phù hợp với kích thước lắp đặt thực tế

• Tim miệng gió đúng với bản vẽ kiến trúc và HVAC

• Khung không bị vặn hoặc cong trong quá trình cố định

• Cao độ khung phù hợp với mặt trần hoàn thiện

• Các cạnh dài giữ được độ thẳng

• Mép bả và sơn không tạo gờ hoặc làm biến dạng khe gió

Đặc biệt với miệng gió dạng khe dài, một sai lệch nhỏ về đường thẳng có thể dễ nhận thấy khi đặt cạnh đèn tuyến tính, khe trần hoặc các đường kiến trúc song song.

Phối hợp giữa HVAC và đội trần là điểm quyết định

Miệng gió có viền cho phép hai hạng mục HVAC và hoàn thiện kiến trúc tương đối độc lập ở một số công đoạn. Đội trần tạo lỗ theo kích thước đã thống nhất, còn khung miệng gió hoàn thiện phần tiếp giáp sau đó.

Đối với miệng gió không viền, ranh giới giữa hai hạng mục gần như giao nhau tại chính mép miệng gió. Nếu chỉ xử lý theo kích thước danh nghĩa mà không kiểm tra cấu tạo thực tế của sản phẩm, có thể xuất hiện tình trạng khung không đồng mức, khe không đều hoặc phải sửa lại phần trần.

Trước khi đóng và hoàn thiện trần, nên thống nhất ít nhất kích thước lắp đặt, vị trí khung ẩn, phương án đỡ, cao độ hoàn thiện và cách tháo phần mặt miệng gió. Với các đoạn khe dài, việc kiểm tra mẫu hoặc một đoạn lắp thử có thể giúp phát hiện vấn đề ở mối nối và mép hoàn thiện trước khi triển khai hàng loạt.

Khả năng xử lý khi có sai số cũng khác nhau

Miệng gió có viền có lợi thế thực tế khi công trình tồn tại sai số nhỏ ở lỗ chờ. Khung bao có thể che mép cắt và tạo đường kết thúc rõ ràng giữa miệng gió với trần.

Ở miệng gió không viền, việc sửa lỗi sau khi đã bả và sơn thường ảnh hưởng trực tiếp đến lớp hoàn thiện. Nếu cần điều chỉnh vị trí hoặc xử lý lại khung, thợ có thể phải sửa cả phần thạch cao, bả và sơn xung quanh.

Do đó, kiểm tra trước khi hoàn thiện bề mặt quan trọng hơn so với việc chờ đến lúc lắp mặt miệng gió mới nghiệm thu kích thước.

Bảo trì cần được tính ngay từ lúc chọn cấu tạo

Miệng gió có viền thường thuận lợi khi cần tháo mặt miệng để vệ sinh hoặc tiếp cận các bộ phận phía sau, nhưng khả năng tháo thực tế vẫn phụ thuộc vào kiểu bắt vít, chốt gài và cấu tạo của từng sản phẩm.

Với miệng gió không viền, vấn đề quan trọng không phải chỉ là “giấu được khung” mà còn phải xác định phần nào được phép tháo sau khi trần hoàn thiện. Nếu một chi tiết cần bảo dưỡng bị bả hoặc sơn cố định cùng trần, thao tác tháo về sau có thể làm hỏng bề mặt.

Vì vậy, trước khi thi công cần phân biệt rõ phần khung cố định và phần có thể tháo. Những vị trí cần tiếp cận hộp gió, van điều chỉnh hoặc thiết bị phía trên trần cũng không nên phụ thuộc vào việc phá lớp hoàn thiện để bảo trì.

So sánh miệng gió không viền và có viền khi thi công

Nên chọn loại nào theo điều kiện thi công?

Nếu công trình sử dụng trần thạch cao, yêu cầu các đường kiến trúc liền mạch và đội HVAC có thể phối hợp sớm với đội hoàn thiện, miệng gió không viền phù hợp hơn về mặt thẩm mỹ. Đổi lại, cần dành đủ thời gian cho việc định vị, căn chỉnh và nghiệm thu khung trước khi bả sơn.

Miệng gió có viền phù hợp khi ưu tiên thi công đơn giản, dễ xử lý mép lỗ chờ và thuận tiện cho việc tháo lắp. Loại này cũng hữu ích ở khu kỹ thuật, hành lang, văn phòng hoặc những vị trí không cần giấu hoàn toàn chi tiết HVAC.

Trong cùng một công trình cũng không nhất thiết phải sử dụng duy nhất một kiểu. Khu vực có yêu cầu kiến trúc cao có thể sử dụng loại không viền, trong khi các vị trí khuất hoặc cần tiếp cận thường xuyên có thể dùng loại có viền. Việc lựa chọn theo từng vị trí giúp tránh phải tăng độ phức tạp thi công ở những khu vực không mang lại giá trị thẩm mỹ tương ứng.

Những điểm cần chốt trước khi đưa miệng gió không viền vào thi công

Với miệng gió không viền, không nên chỉ ghi kích thước miệng gió trên bản vẽ rồi để các đội tự xử lý tại hiện trường. Những thông tin ảnh hưởng trực tiếp đến kết quả hoàn thiện cần được thống nhất trước.

• Kích thước danh nghĩa và kích thước lỗ lắp thực tế

• Cao độ mặt trần hoàn thiện

• Vị trí và kết cấu giữ khung

• Chiều dày hệ trần tại khu vực lắp đặt

• Cách xử lý mép thạch cao quanh khung

• Phần nào cố định và phần nào tháo được

• Vị trí hộp gió và phương án kết nối

• Cách xử lý mối nối nếu miệng gió chạy thành đoạn dài

• Khả năng tiếp cận các bộ phận cần kiểm tra hoặc bảo trì phía sau

Các thông tin này càng được giải quyết trên shop drawing và mẫu lắp đặt trước khi hoàn thiện đại trà thì nguy cơ phải cắt, bả hoặc sơn sửa tại hiện trường càng thấp.

Xét riêng về thi công, khác biệt quan trọng giữa miệng gió không viền và có viền không nằm ở việc loại nào luôn tốt hơn, mà ở mức độ tích hợp với phần hoàn thiện kiến trúc. Miệng gió có viền dễ lắp, dễ che sai số và thường thuận tiện hơn khi cần tháo; miệng gió không viền tạo bề mặt tinh gọn hơn nhưng yêu cầu kiểm soát lỗ chờ, cao độ, độ thẳng và mép hoàn thiện ngay từ đầu. Với công trình dùng trần thạch cao và yêu cầu thẩm mỹ cao, việc phối hợp đúng trình tự giữa HVAC và đội trần là yếu tố quyết định chất lượng của miệng gió không viền.
