Điều hòa VRV khác điều hòa trung tâm thế nào?

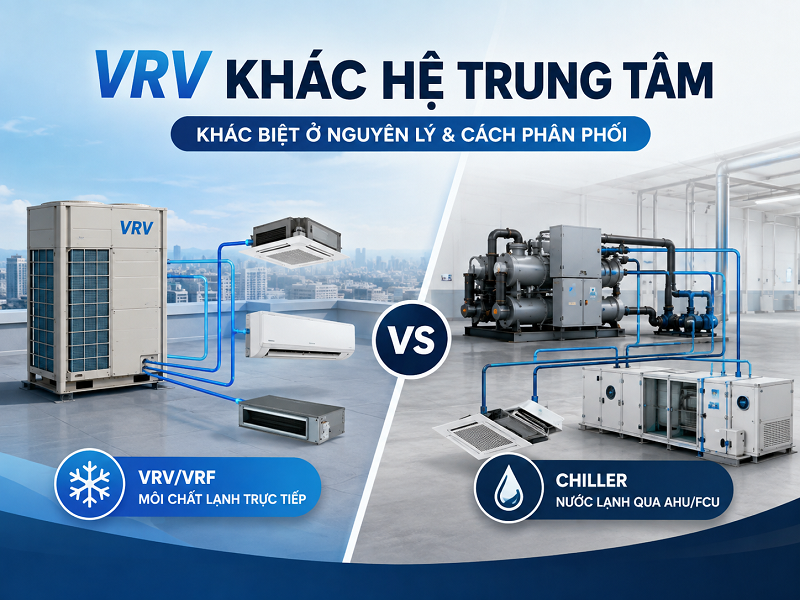

Điểm cần phân biệt nằm ở kiến trúc hệ thống. VRV sử dụng môi chất lạnh làm chất tải nhiệt và đưa môi chất qua mạng ống đồng đến từng dàn lạnh. Hệ chiller lại tạo nước lạnh tại cụm máy trung tâm, sau đó dùng bơm và đường ống nước đưa nước lạnh đến AHU hoặc FCU. Khác biệt này kéo theo sự khác nhau về thiết bị, không gian kỹ thuật, khả năng điều khiển từng vùng và cách vận hành.

Điều hòa VRV là gì và hoạt động theo nguyên lý nào?

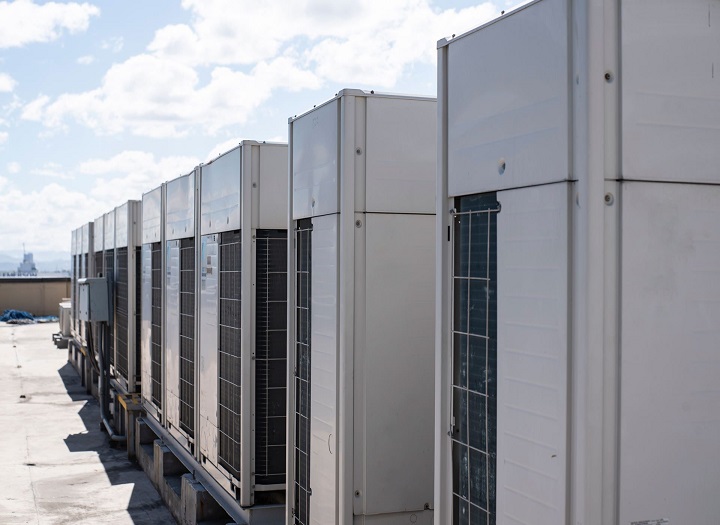

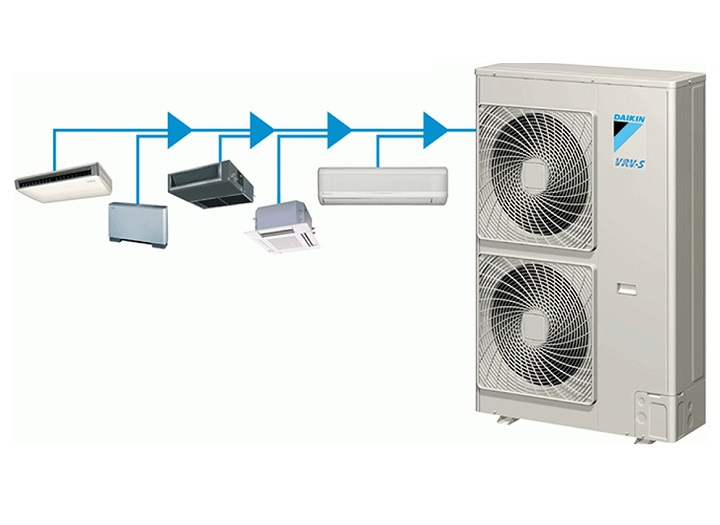

Một hệ VRV gồm một hoặc nhiều module dàn nóng kết nối với nhiều dàn lạnh thông qua đường ống môi chất lạnh. Các dàn lạnh có thể mang nhiều kiểu dáng như cassette âm trần, âm trần nối ống gió, treo tường hoặc áp trần để đáp ứng cách bố trí của từng phòng.

Khi tải nhiệt thay đổi, hệ thống không duy trì một mức công suất cố định. Máy nén biến tần điều chỉnh công suất, đồng thời van tiết lưu điện tử kiểm soát lượng môi chất đi vào các dàn lạnh theo nhu cầu của từng vùng. Chẳng hạn, khi một số phòng đã đạt nhiệt độ cài đặt còn những phòng khác vẫn cần làm lạnh, công suất được điều chỉnh theo tải đang tồn tại thay vì vận hành toàn hệ thống ở mức cực đại.

Cách phân phối này cũng cho phép nhiều dàn lạnh dùng chung cụm dàn nóng nhưng vẫn kiểm soát nhiệt độ theo từng phòng hoặc từng vùng. Tuy nhiên, khả năng vận hành đồng thời chế độ làm lạnh và sưởi không giống nhau ở mọi cấu hình VRV; điều đó phụ thuộc vào loại hệ thống và thiết kế cụ thể.

VRV khác hệ chiller ở cách truyền tải lạnh

Đây là khác biệt cơ bản nhất giữa hai kiến trúc.

Ở VRV, môi chất lạnh lưu thông trực tiếp giữa dàn nóng và các dàn lạnh. Quá trình trao đổi nhiệt diễn ra tại chính dàn lạnh trong không gian cần điều hòa. Vì vậy, mạng phân phối chủ yếu gồm đường ống môi chất, đường nước ngưng, dây điều khiển và các phụ kiện liên quan.

Với hệ chiller nước lạnh, chiller làm lạnh nước trước. Nước lạnh được bơm qua hệ thống đường ống đến AHU hoặc FCU, tại đó nước hấp thụ nhiệt từ không khí. Tùy loại chiller và thiết kế công trình, hệ thống còn có thể cần bơm, bình giãn nở, thiết bị xử lý nước, tháp giải nhiệt và các hạng mục phụ trợ khác.

Vì thế, nói VRV “khác điều hòa trung tâm” chưa thật chính xác. Cách so sánh rõ hơn là VRV/VRF sử dụng môi chất lạnh trực tiếp với hệ trung tâm nước lạnh sử dụng chiller và mạng nước lạnh.

Khả năng điều khiển từng khu vực khác nhau ra sao?

VRV được thiết kế cho mô hình nhiều vùng tải khác nhau. Mỗi dàn lạnh có bộ điều khiển và van tiết lưu điện tử, nhờ đó từng phòng có thể đặt nhiệt độ và thời gian vận hành riêng trong giới hạn mà cấu hình hệ thống cho phép.

Đặc điểm này có giá trị ở công trình mà các phòng không hoạt động cùng lúc. Một tầng văn phòng có thể có phòng họp đang sử dụng, phòng làm việc cần làm lạnh liên tục và một số phòng trống không cần chạy điều hòa. Hệ VRV có thể điều chỉnh tải theo trạng thái của các vùng đó.

Hệ chiller cũng có thể kiểm soát theo vùng thông qua FCU, AHU, van điều khiển và hệ thống quản lý tòa nhà. Vì vậy, không nên hiểu rằng chiller chỉ có thể điều khiển toàn bộ công trình cùng lúc. Khác biệt nằm ở cách tạo và phân phối công suất lạnh cũng như kiến trúc điều khiển, chứ không đơn giản là VRV điều khiển riêng còn chiller không thể điều khiển riêng.

VRV và chiller khác nhau về hệ thống đường ống và không gian kỹ thuật

VRV sử dụng mạng ống môi chất có kích thước tương đối nhỏ so với hệ thống ống nước lạnh có cùng nhiệm vụ phân phối tải. Hệ thống cũng không cần cụm bơm nước lạnh như chiller. Điều này có thể giảm diện tích dành cho một số hạng mục cơ điện và thuận lợi khi công trình có không gian kỹ thuật hạn chế.

Chiller thường cần nhiều thiết bị phụ trợ hơn. Với chiller giải nhiệt nước, ngoài máy làm lạnh còn có hệ thống bơm và tháp giải nhiệt; chiller giải nhiệt gió không cần tháp giải nhiệt nhưng vẫn có mạch nước lạnh phục vụ AHU hoặc FCU.

Đổi lại, mạng ống môi chất của VRV phải tuân thủ các giới hạn thiết kế của nhà sản xuất về chiều dài đường ống, chênh lệch độ cao, lượng môi chất và tỷ lệ kết nối. Do đó, công trình càng lớn và hình học đường ống càng phức tạp thì việc lựa chọn giữa VRV và chiller càng cần dựa trên tính toán thiết kế thay vì chỉ so sánh diện tích lắp đặt.

Khác biệt về hiệu suất và điện năng không thể quy về một tỷ lệ cố định

VRV có lợi thế rõ ở khả năng thay đổi công suất theo tải nhờ máy nén biến tần. Khi chỉ một phần công trình cần điều hòa, hệ thống có thể giảm công suất thay vì liên tục vận hành ở tải cực đại.

Tuy nhiên, không thể kết luận VRV luôn tiết kiệm điện hơn chiller bằng một tỷ lệ cố định. Mức tiêu thụ điện thực tế phụ thuộc vào tải công trình, khí hậu, thời gian vận hành, hiệu suất thiết bị, thiết kế đường ống, điều khiển, bảo trì và chế độ tải từng phần.

Chiller hiện đại cũng có thể đạt hiệu suất cao, đặc biệt ở công trình có tải lạnh lớn và thời gian vận hành dài khi hệ thống được thiết kế và điều khiển đúng. Vì vậy, hiệu quả năng lượng phải được đánh giá trên cấu hình và tải vận hành cụ thể của công trình.

VRV khác điều hòa Multi như thế nào?

VRV và Multi đều có kiến trúc một dàn nóng phục vụ nhiều dàn lạnh và đều sử dụng môi chất lạnh trực tiếp. Vì thế, hai hệ này gần nhau về nguyên lý hơn so với cặp VRV và chiller.

Khác biệt chủ yếu nằm ở quy mô và mức độ phức tạp. Điều hòa Multi thường phục vụ số lượng phòng và dàn lạnh nhỏ hơn. VRV được thiết kế cho mạng nhiều dàn lạnh, nhiều nhánh ống và hệ thống điều khiển tập trung phức tạp hơn, nên có thể đáp ứng các công trình đa vùng có tải biến thiên lớn hơn.

Do đó, Multi không đơn thuần là một “chiller thu nhỏ”, còn VRV cũng không chỉ là Multi có công suất lớn hơn. Khi quy mô tăng, thiết kế đường ống môi chất, tỷ lệ kết nối, điều khiển và quản lý tải trở thành những phần quan trọng của hệ VRV.

Bảng so sánh VRV và hệ điều hòa trung tâm chiller

Khi nào sự khác biệt giữa VRV và chiller trở thành yếu tố quyết định?

Ở công trình có nhiều phòng hoạt động độc lập, tải thay đổi đáng kể theo thời gian và không gian dành cho hệ thống cơ điện bị giới hạn, kiến trúc môi chất lạnh trực tiếp của VRV có thể đơn giản hóa hệ thống phân phối và việc kiểm soát từng vùng.

Khi tải lạnh tổng thể rất lớn, công trình có hệ thống AHU quy mô lớn hoặc yêu cầu một mạng nước lạnh phục vụ nhiều khu vực và thiết bị, chiller có lợi thế về kiến trúc hệ thống. Quy mô công trình càng lớn, quyết định càng phải dựa trên tải lạnh, thời gian vận hành, mặt bằng kỹ thuật, yêu cầu dự phòng, bảo trì và chi phí vòng đời.

Vì vậy, không có quy tắc “VRV tốt hơn chiller” hoặc ngược lại cho mọi công trình. Hai hệ thống giải quyết cùng nhu cầu điều hòa không khí bằng hai cách phân phối năng lượng lạnh khác nhau, và chính đặc điểm tải cùng quy mô công trình quyết định kiến trúc nào hợp lý hơn.

Điểm khác biệt cốt lõi của điều hòa VRV so với hệ trung tâm chiller nằm ở môi chất truyền tải: VRV đưa môi chất lạnh trực tiếp đến nhiều dàn lạnh và điều chỉnh công suất theo từng vùng, còn chiller tạo nước lạnh rồi phân phối đến AHU hoặc FCU. Vì vậy, VRV thường có kiến trúc phân phối gọn và linh hoạt theo vùng, trong khi chiller có lợi thế khi bài toán làm lạnh đạt quy mô lớn. Việc lựa chọn cần dựa trên tải lạnh, cách sử dụng từng khu vực, không gian kỹ thuật và yêu cầu vận hành của công trình.
